箔式绕线机

一、用途

箔式绕制机又称箔绕机,是绕制变压器箔式线圈的专用设备。


二、设备组成

       1.放卷机
       2.送料装置
       3.放卷机

       4.送料机
       5.端绝缘放料架

       6.层绝缘
       7.剪切装置

       8.自动调偏机构

       9.压毛刺装置
       10.收卷机

       11.自动焊接装置
       12.控制柜

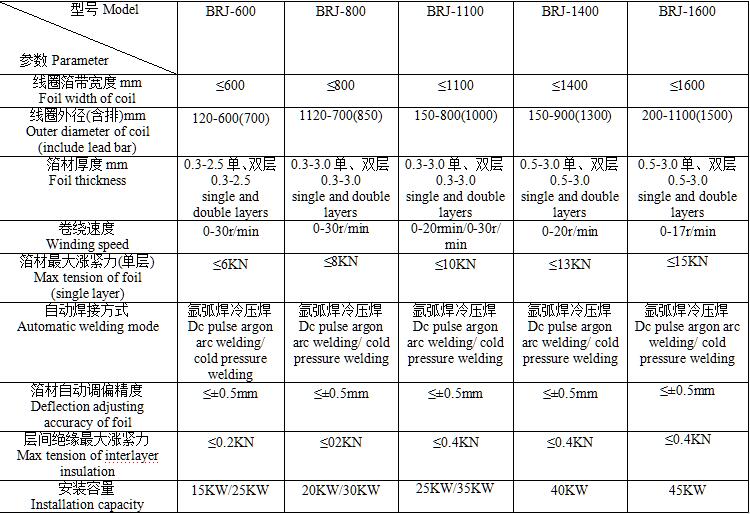

三、箔式绕线机主要技术参数

四、工艺过程

箔材卷料经过开卷装置引料进入送料装置的胶辊,再经过剪切装置的刀口、压毛刺装置的滚轮、然后卷绕在卷绕线模上。层间绝缘糁架装在箈绕杋收卷光轴后方,通过切边辊及刀片裁切后卷绕在绕线模上。


五、功能特点

1.该设备采用电动伺服纠偏系统,手动/自动调整箔材位置,更加方便,可靠。

2.箔材及层间绝缘张紧力采用先进的电动恒张力控制技术,具有张力定量控制准确、方便,无机械摩擦,正绕、停止、退绕均能保持所需张力,确保线圈紧实。

3.层间绝缘采用悬臂机构,方便上料且机构可整体拉出,机体外无导轨。

4.自动焊接机构,滚动剪切杋构,釆用滚珠丝杠、直线导轨传动,确保了设备的使用寿命和精度。

5.本设备率先采用整体摆动机架,较好的解决了线圈匝数少,纠偏滞后的问题。

6.本设备是在总结了国内外众多同类产品的基础上,结合实际生产需要生产的高科技产品,整机釆用先进的PLC触摸屏控制,自动化水平高,操作简单可靠,代表了国内箔绕机的较高生产水平。
